DC1000V1A AC50V10A*6-11路產 品 主 要 技 術 指 標

輸入輸出

輸入：交流單相220V±10%  50Hz±10%

輸出：交直流疊加輸出，由三個端子引出，

輸出直流最高電壓電流值：同產品規格

單邊輸出交流最高電壓電流值：同產品規格

（一）直流部分

1、穩壓精度

源效應：≤0.1%額定值（僅由於輸入源電壓變化±10%時引起的輸出電壓變化率）

時漂：≤0.2%額定值（僅由於電源連續工作時間大於8小時時引起的輸出電壓變化率）

溫漂：≤0.03%額定值／℃（僅由於在電源使用環境溫度範圍內，由環境溫度變化引起的輸出電壓變化率）

負載效應：≤0.2%額定值（僅由於輸出電流從零至額定值變化時引起的輸出電壓變化率）

2、紋波（r.m.s）

≤0.01% +10mV（80%~100%額定輸出時測量 ）

3、輸出電壓調節範圍

近似0~額定電壓值連續可調

4、自動計時範圍

1~9999小時

5、輸出電壓設定

觸摸屏設定，遠程485通信設定

6、保護方式

過壓、過流自動保護

7、短路報警

允許短路並聲音報警

8、工作方式

長期滿負荷連續工作

9、輸出電壓電流顯示方式

觸摸屏顯示

10、輸出電壓電流顯示分辨率

0.1V；1mA

11、整機電壓、電流表誤差

≤±1%±1個字（計量範圍10％~100％額定值）

12、整機時間表誤差

≤±0.01%

（二）交流部分

1、輸出電壓調節範圍

1%~額定電壓值連續可調

2、輸出電流調節範圍

1%~額定電流值連續可調

3、輸出波形

正弦波（失真度≤5%，滿功率輸出功率時測量）

4、輸出頻率

40Hz~10kHz連續可調（頻率誤差≤±0.1%）

5、輸出電壓電流顯示方式

觸摸屏顯示

6、輸出電壓電流顯示分辨率

0.1V；0.1A（均顯示有效值）

7、輸出電壓電流設定方式

觸摸屏設定 / 遠程485通信設定

8、整機電壓、電流表誤差

≤±1.5%±2個字（計量範圍10％~100％額定值）

9、通信方式

485通信（標配）

10、保護方式

過壓、過流自動保護

11、工作方式

長期滿負荷連續工作

12、電源適用負載特性

容性負載

13、環境條件

使用場所：僅在室內使用

溫 度：-20℃～50℃

空氣濕度：≤90%

14、發貨配件

企業標配（保險絲、易損件等）

15、備注

烘箱一體機測三參數（容量、ESR、漏電流）屬於選配功能

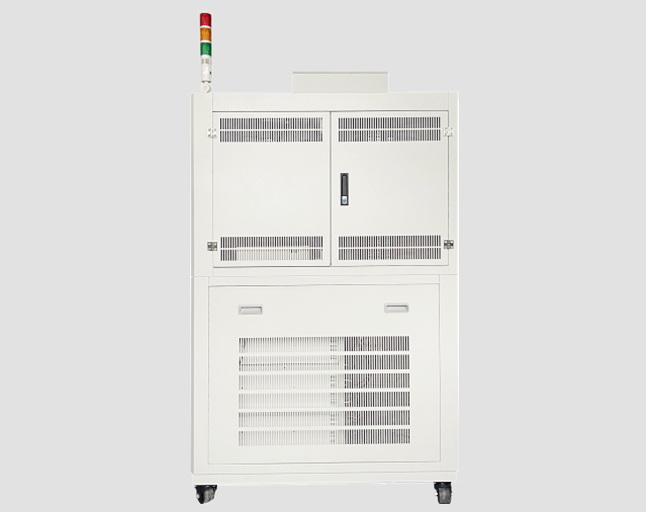

產品外觀和尺寸：寬1100mm*高2030mm*深1150mm；

烘箱內尺寸：寬550mm*高600mm*深560mm

恒諾智造

市場同類型產品

產品優勢

一、產品係列對比

產品選擇多樣化，可以提供單台不帶烘箱、多台不帶烘箱、烘箱一體機、烘箱一體機測三參數（容量、ESR、漏電流），客戶可以自行選擇。

選擇少，相應功能基本沒有

智能化程度更高，試驗過程更方便

二、產品性能對比

直流電壓、電流對比：範圍更大，充電速度更快（0-1000V，電流0-1A）。

電壓等級相對低800V0.2A

電容耐壓測試範圍更寬

交流電壓電流對比：試驗紋波電流更大，測試容量範圍更寬（每路電流最大可至10A）。

功率小，電壓最高30V，最大電流不超過5A，測試容量範圍小，

紋波電流更大

紋波功率對比：恒諾每對電容可提供AC100V10A紋波功率，每條夾具11組電容，合計功率11000W

市場同類均流紋波產品每對電容可提供AC60V5A紋波功率，每條夾具11組電容，合計功率3300W

更大的紋波輸出功率

試驗頻率範圍對比：試驗頻率範圍更寬（40Hz-10KHz），滿足客戶的各種頻率應用測試要求。

市場同類產品輸出頻率為100Hz-1KHz，（50Hz~100Hz震蕩）

更寬的測試頻率

設備耗電量對比：恒諾均流紋波電源采用優化算法PFC電路設計，AC220V輸入功率因數＞0.98；交流主電路采用被測電容能量儲存再複用技術，當測試電容紋波輸出100V10A即1kW輸出，實測電網輸入功率僅0.1kW不到，儲能複用技術加上高效PFC功率因數校正設計，大大節約了設備的運行用電成本。

常規均流紋波電源功率因數0.5～0.6，未采用儲能複用技術的電源會導致設備輸入線功率大。

綠色節能

技術開發能力對比：恒諾擁有強大的技術服務團隊，可最短時間內滿足客戶後期產品的各種功能需求開發

市場同行技術更新迭代緩慢，客戶新技術要求滿足率低，技術力量相對薄弱

新產品開發能力強而快

試驗連續性對比：試驗連續性對比：恒諾均流紋波產品每組電容電壓電流互不影響，單組電容出現異常 可在線單獨切斷，無需停機。確保試驗的連續性。

常規均流產品單組電容異常，會直接影響其它組電容電壓電流，然後需要停機切斷異常組電容，再重新啟動電源繼續老化其它組電容；影響試驗的連續性。

試驗連續性有保障

試驗靈活性對比：恒諾均流紋波產品每路電源可帶12組電容，電源內部集成2個直流電壓源，每6組電容可獨立設置直流耐壓值，每組電容可獨立設置交流紋波電壓、電流、頻率值，使用配置更靈活，適應各種試驗分配需求。

目前市場同類型產品隻有一個直流輸出，並且每組被測電容不可獨立設置交流紋波電壓、電流、頻率值，限製了電源產品使用多樣性和效率。

試驗靈活性好，客戶可以按需求進行對比試驗
